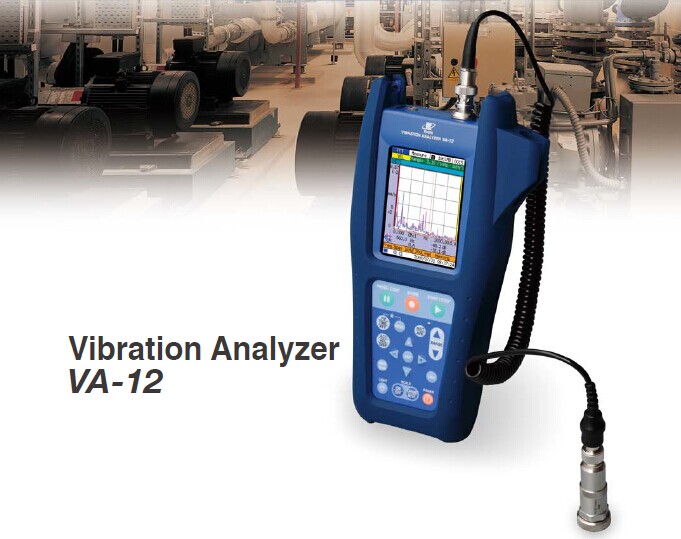

理音RION VA-12振动计_VA12测振仪
产品简介:
适用于设备诊断和现场计测的手持式振动分析计
VA-12是具备FFT分析功能的振动计
主要用途
产品开发：产品开发时的振动测量
质量保证：产品出厂时的质量检验，机械安装后的运行确认
保养部门：定期维修（检查）后的起动运行试验
简易诊断：日常检查，异常振动的监测
精密诊断：出现异常振动时的振动测量以及原因调查
产品特点:
便携式/手持振动分析仪
适用于现场设备诊断和振动测量
同时测量并显示振动三要素和峰值系数
能够在现场直接进行FFT分析
显示器采用TFT彩色液晶，无论在室内室外或者光线较暗处都具有良好的可识别性
产品规格:
| 适用规格 | CE标记（EMC指令 2004/108/EC） 中国版RoHS（面向中国出口） WEEE指令 |
|||
| 输入 | ||||
| 测量通道数 | 1通道 | |||
| 连接器及种类等 | BNC、CCLD 18 V 2 mA（CCLD 24 V 4 mA为出厂选项） | |||
| 感应器 | 压电式加速度传感器PV-57ｴ（附件） | |||
| 输入范围 | ||||
| 灵敏度为0.100～0.999 mV/(m/s2)时 | ||||
| ACC (加速度) | 10、31.6、100、316、1 000、3 160、10 000 m/s2（rms） | |||
| VEL (速 度) | 31.6、100、316、1 000、3 160、10 000、31 600 mm/s（rms） | |||
| DISP (位 移) | 0.89、2.83、8.94、28.3、89.4、283、894 mm（EQp-p） | |||
| 使用PV-57ｴ、灵敏度为1.00～9.99 mV/(m/s2)时 | ||||
| ACC (加速度) | 1、3.16、10、31.6、100、316、1 000 m/s2（rms） | |||
| VEL (速 度) | 3.16、10、31.6、100、316、1 000、3 160 mm/s（rms） | |||
| DISP (位 移) | 0.089、0.283、0.894、2.83、8.94、28.3、89.4 mm（EQp-p） | |||
| 灵敏度为10.0～99.9 mV/(m/s2)时 | ||||
| ACC (加速度) | 0.1、0.316、1、3.16、10、31.6、100 m/s2（rms） | |||
| VEL (速 度) | 0.316、1、3.16、10、31.6、100、316 mm/s（rms） | |||
| DISP (位 移) | 0.0089、0.0283、0.0894、0.283、0.894、2.83、8.94 mm（EQp-p） | |||
| 测量范围（使用PV-57ｴ时、高通滤波器3 Hz 、低通滤波器20 kHz ） | ||||
| ACC (加速度) | 0.02～141.4 m/s2（rms）连续测量、1 Hz～5 kHz | |||
| 最大瞬间加速度 | 700 m/s2 | |||
| VEL (速 度) | 0.2～141.4 mm/s（rms）159.15 Hz时 | |||
| DISP (位 移) | 0.02～40.0 mm（EQp-p）15.915 Hz时 | |||
| 测量频率范围（电气性能） | ||||
| ACC (加速度) | 1 Hz～20 kHz | |||
| VEL (速 度) | 3 Hz～3 kHz | |||
| DISP (位 移) | 3 Hz～500 Hz | |||
| 加速度包络线 | 1 kHz～20 kHz | |||
| 滤波器 | ||||
| 前置滤波器 | ||||
| 高通滤波器 | 1Hz(仅加速度)、3 Hz、10 Hz、1 kHz（-10 ％点）截止性能 -18 dB/oct | |||
| 低通滤波器 | 1 kHz、5 kHz、20 kHz（-10 ％点） 截止性能 -18 dB/oct | |||
| 加速度包络线用滤波器 | ||||
| 高通滤波器 | 1 kHz（-10 ％点）截止性能 -18 dB/oct | |||
| 自噪声 | 高通滤波器3 Hz、低通滤波器 20 kHz、最小量程时 | |||
| ACC (加速度) | 0.01 m/s2（rms）以下 | |||
| VEL (速 度) | 0.1 mm/s（rms）以下 | |||
| DISP (位 移) | 0.01 mm（EQp-p）以下 | |||
| A/D转换 | 24 位ΔΣ方式51.2 kHz | |||
| 动态范围 | 最大110 dB（加速度） | |||
| 振动计模式 | ||||
| ACC (加速度) | m/s2 rms値、波形峰值、峰值系数 | |||
| VEL (速 度) | mm/s rms値 | |||
| DISP (位 移) | mm EQp-p | |||
| FFT模式 | 时间波形、光谱、加速度包络线处理 | |||
| 可分析点数 | 512、1 024、2 048、4 096、8 192（3 200线） | |||
| 时间窗函数 | 矩形、汉宁、平顶 | |||
| 演 算 | 线性平均、最大值、指数平均、瞬间值 | |||
| 可分析频率范围 | 100 Hz、200 Hz、500 Hz、1 kHz、2 kHz、5 kHz、10 kHz、20 kHz | |||
| 显示 | ||||
| 光谱 | 10个最大峰值列表、柱形图显示（DC除外） | |||
| 放大 | X轴：×1、×2、×4、×8、×16 | |||
| Y轴：2N、N = 0 ～10（1～1 024倍） | ||||
| 光谱模式时与已存数据的重叠显示 | ||||
| 时间波形 | 柱形图显示 | |||
| 放大 | X轴：×1、×2、×4、×8、×16、×32 | |||
| Y轴：2N、N = 0 ～14（1～16 384倍） | ||||
程序功能:
振动计模式
能够同时测量振动三要素（加速度·速度·位移）的数据
加速度·速度·位移的用法
<加速度>
★高频范围的测量（1kHz以上）
★轴承和齿轮等的缺损检测
<速度>
★中频范围的测量（10Hz～1kHz）
★不平衡·偏移·螺栓松动·机械松动等的检测
★振动烈度（ISO 10816/JIS B 0906）
★金属疲劳度
<位移>
★低频范围的测量（200Hz以下）
★当变化量本身有问题时
★由拉力或压力等产生的静态变形所引起的损伤问题
★接触危险·加工精度
FFT模式
★产品的质量检查
可以通过频率分析进行生产线上的产品检验或检测异常振动。
例如，着眼于某个特定的频率，判断是否有与其相近的频率成分发生。
或者以某个优质产品的频率频谱作为基准数据，通过与基准数据进行比较来判断产品的优劣。
★旋转机械的精密诊断
通过精密诊断可以具体确定异常的原因、程度以及发生部位等。
★结构体谐振频率的测量
当施加外力的频率与谐振频率接近时，结构体将发生很大的振动，进而导致机械破损或产生不良品。
为避免发生以上现象，测量谐振频率具有非常重要的意义。
